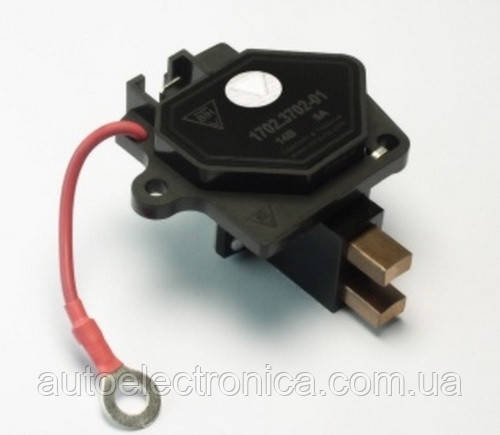

Регулятор напруги 1702.3702-01

Регулятор напруги 1702.3702-01

Регулятор напруги 1702.3702-01 призначений для підтримання напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання під час зміни частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування   Автомобілі з карбюраторними двигунами ВАЗ-2108, -09, -10, ВАЗ-21213, "Ока" із генератором 37.3701 або його модифікаціями. Регулятор напруги 1702.3702-01 є функціонально поліпшеним аналогом регулятора 1702.3702*.

Діапазон робочих температур, °C   -45 .. +100
Напруга регулювання з АБ* за t°=(25 ± 2) °C і навантаження генератора 3 А, В   14,4 ± 0,1**
Напруга регулювання з АБ за t°=(25 ± 2) °C у діапазоні навантаження генератора від 3 А до Imax**, В   14,4 ± 0,15
Максимальний струм вихідного ланцюга: стандартне виконання/за узгодженням з виробником, А    5,0 / 8,0
Термокомпенсація Uрег, мВ/С   -4,5 ± 1,5
Остаточна напруга на виході "DF", максимальна/подібна, В    0,14 / 0,12
Максимально допустимий тривалий вплив підвищеної напруги живлення, В   18,0
Максимально допустимий вплив підвищеної напруги живлення тривалістю до 5 хв, В   25,0
Максимально допустимі імпульсні перенапруги за ГОСТ 28751, тривалістю до 10 мкс, В    200,0

* - Акумуляторна батарея
** - З жовтня 2009 року. До цієї дати напруга регулювання становив 14,0 В
*** - Згладжено технічними умовами на виріб
