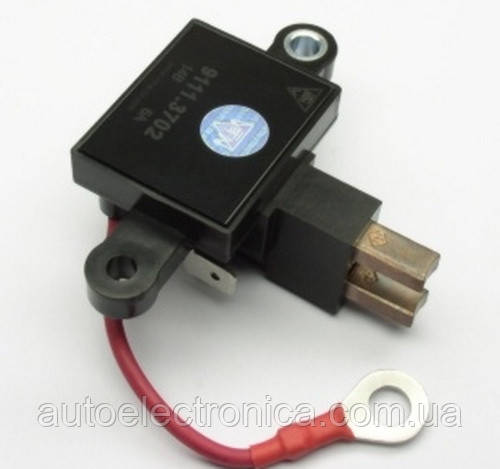

Регулятор напруги 9111.3702

Регулятор напруги 9111.3702

Регулятор напруги 9111.3702 призначені для підтримання напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання у разі зміни частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування   автомобілі ВАЗ-2118, -2109, -2110, -2111, -2112, -2112, -2113, -2115, -2115, -2121 та ін. з генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-12-14, ELD-A-1212, ELD-A-125 A125/1002/-14V-125A; автомобілі "Daewoo Lanos" 1.4i, "Daewoo Sens", "Славута", "Таврія" після 2004 р.в. та ін. з генераторами 97Т.3701, 97S.3701; автомобілі ГАЗ, ВАЗ із генераторами 9422.3701, 3212.3771,371 та ін.

Вбудований перешкодозаглушувальний конденсатор   -
Напруга регулювання з АБ* за t°=(25 ± 2) °C і навантаження генератора 5 А, В    14,1 ± 0,1
Напруга регулювання з АБ за t°=(25 ± 2) °C у діапазоні навантаження генератора від 3 А до 0,9·Imax**, В    14,4 ± 0,15
Максимальний струм вихідного ланцюга, А      6,0
Термокомпенсація Uрег, мВ/С   -4,5 ± 1,5
Залишкова напруга на виході "DF" у разі струму 5 А: максимальна/подібна, В    0,06 / 0,05
Максимально допустимий тривалий вплив підвищеної напруги живлення, В   18,0
Максимально допустимий вплив підвищеної напруги живлення тривалістю до 5 хв, В   25,0
Максимально допустимий ступінь жорсткості для всіх типів імпульсів за ГОСТ 28751 і ГОСТ 29157, для регулятора в складі генератора     IV

* - Акумуляторна батарея
** - Згладжено технічними умовами на виріб
