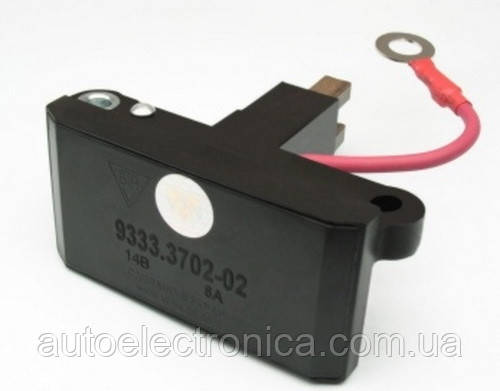

Регулятор напруги 9333.3702-02

Регулятор напруги 9333.3702-02

Регулятор напруги  9333.3702-02 предназначен  для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання у разі зміни частоти обертання ротора генератора, електричного навантаження, температури довкілля.

Застосування    автомобілі ВАЗ-2118, -2109, -2110, -2111, -2112, -2112, -2113, -2115, -2115, -2121 та ін. з генераторами 94.3701, 9402.3701, 977.3701, 3202.3771, Г2112Е, ELD-A-2110, ELD-A-12-14, ELD-A-1212, ELD-A-125 A125/1002/-14V-125A; автомобілі "Daewoo Lanos" 1.4i, "Daewoo Sens" та ін. з генераторами 97Т.3701, 97S.3701; автомобілі ГАЗ, ВАЗ із генераторами 9422.3701, 3212.3771, 3282.3771 та ін...

Діапазон робочих температур, °C   -40 .. +110
Напруга регулювання з АБ* за t°=(25 ± 2) °C і навантаження генератора 5 А, В    14,3 ± 01
Напруга регулювання з АБ за t°=(25 ± 2) °C у діапазоні навантаження генератора від 5 А до 0,9·Imax**, В    14,3 ± 0,15
Максимальний струм вихідного ланцюга, А      8,0
Термокомпенсація Uрег, мВ/С   -4,5 ± 1,5
Залишкова напруга на виході "DF", за струму 5 А: максимальна/подібна, В     0,15 / 0,12
Максимально допустимий тривалий вплив підвищеної напруги живлення, В   18,0
Максимально допустимий вплив підвищеної напруги живлення тривалістю до 5 хв, В   25,0
Максимально допустимі імпульсні перенапруги за ГОСТ 28751, В    200,0

* - Акумуляторна батарея
** - Згладжено технічними умовами на виріб
